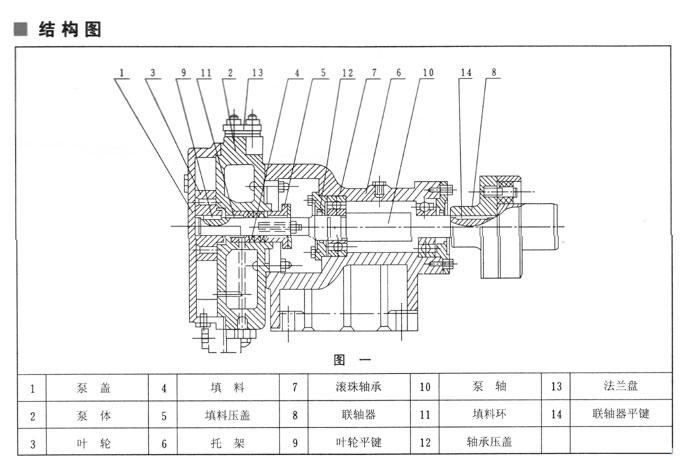

SZB型泵结构如图一所示、工作室由泵体(2)、泵盖（1）构成，上有进排气口 （详见安装图）.下有放水累塞（15）（见安装图），泵盖上有指示旋转方向的箭头，泵体有填料函和填料压盖（5），内装填料（4）密封，泵体侧面的螺丝孔（16）（见安装图）为补充水环消耗用水。
由铸铁制成叶轮（3），有12个叶片呈放射状均分布，有平衡孔(其中两个套扣供拆卸用）平衡轴向力。叶轮平键（9）与轴（10）联接并可沿轴向滑动调节间隙。轴为优质钢制成.支承在泵的托架（6）内的两个滚珠轴承（17）上右端有弹性联轴器（8）和电机直接联接。托架（6）用铸铁制成.有止口保证与泵体准确联接，轴承间有空腔，可存润滑油，用稀油或齿油滑均可。
从传动方向看，泵轴为逆时针方向旋转（右边法兰为排气口，左边法兰为进气口）。
