您现在的位置是:首页 - 产品中心-IHF系列氟塑料合金化工离心泵(氟塑料泵)
产品名称:IHF系列氟塑料合金化工离心泵(氟塑料泵)
产品分类:氟塑料泵
口 径(进口/出口):50~200mm
流 量:6.3~400m3/h
扬 程:5~132m
IHF系列氟塑料合金化工离心泵(氟塑料泵)
点击查看详细资料
  IHF系列氟塑料合金化工离心泵(性能参数)
  IHF系列氟塑料合金化工离心泵(安装尺寸)

一、产品概述:

IHF为单级单吸式氟塑料合金化工离心泵,该泵是按照国际标准并结合非金属泵的加工工艺设计生产。泵体采用金属外壳内衬聚全氟乙丙烯(F46),泵盖、叶轮和轴套均用金属嵌件外包氟塑料整体烧结压制成型,轴封采用四氟填充材料,进出口均采用铸钢体加固。

该泵具有耐腐、耐磨、耐高温、不老化、机械强度高、运转平稳、结构先进合理、密封性能严格可靠、拆卸检修方便、使用寿命长等优点,广泛适用于化工、制药、石油、冶金、冶炼、电力、电镀、染料、农药、造纸、食品、纺织等行业,在-85℃~200℃温度条件下长期输送任意浓度的硫酸、盐酸、氢氟酸、硝酸、王水、强碱、强氧化剂、有机溶剂、还原剂等强腐蚀介质,是目前世界是最耐腐蚀设备之一。

本司产品全部采用计算机设计和优化处理,公司拥有雄厚的技术力量、丰富的生产经验和完善的检测手段,从而保证产品质量的稳定可靠。





二、技术参数:

流量:6.3~400m3/h;

扬程:5~132m;

转速:2900、1450r/min;

功率:0.55~110KW;

进口直径:50~200mm;

最高工作压力:1.6Mpa。

 三、结构图

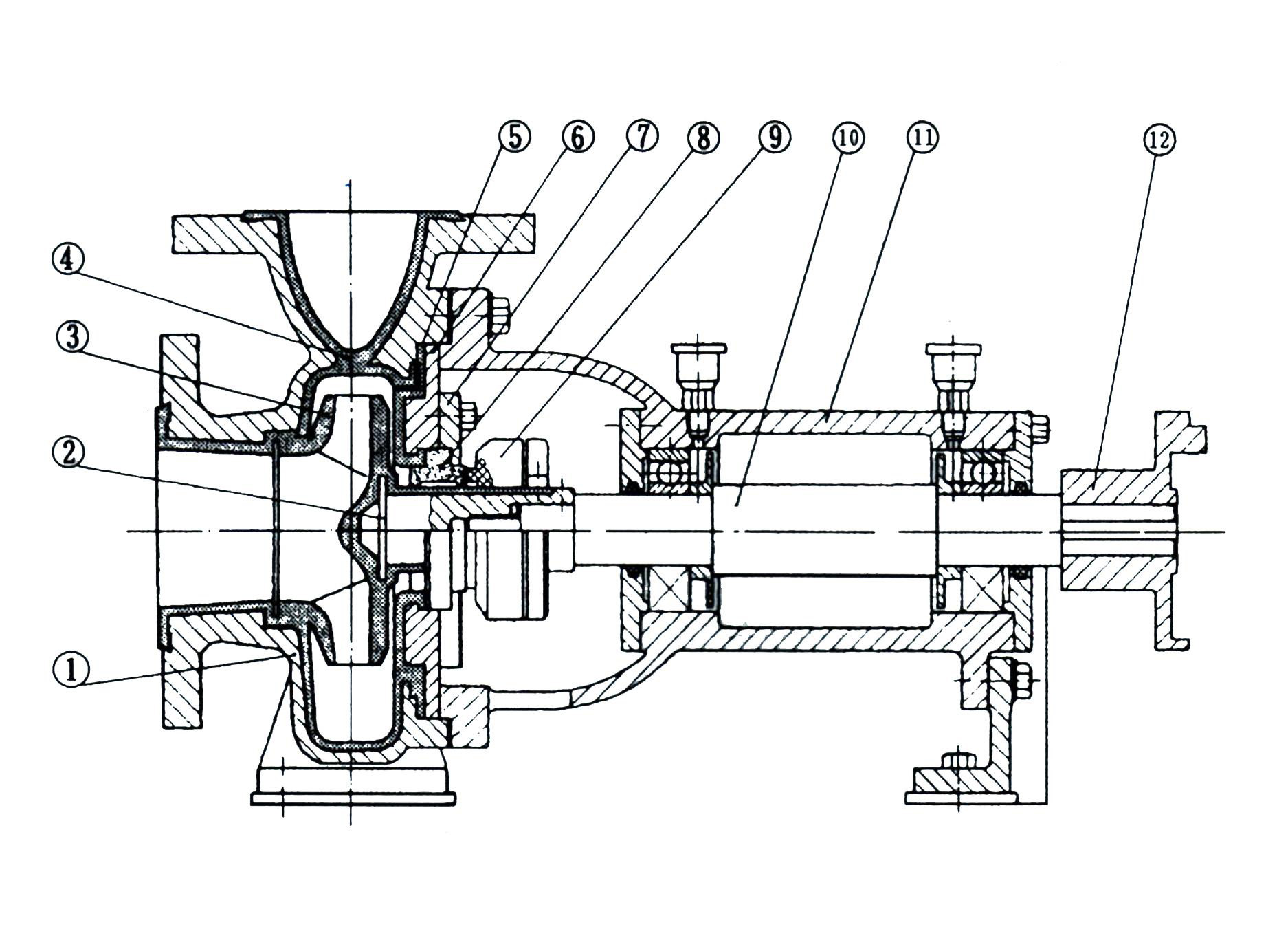

IHF系列氟塑料合金化工离心泵结构图

序号

名称

材料

1

泵体

HT200

2

叶轮骨架

45#钢

3

叶轮

聚全氟乙丙烯

4

泵体衬里

聚全氟乙丙烯

5

泵盖衬里

聚全氟乙丙烯

6

泵盖

HT200

7

机封盖压

1Cr18Ni9Ti

8

静环

99.9%氧化铝陶瓷

9

动环

填充四氟乙烯

10

泵轴

3Cr13

11

轴承体

HT200

12

联轴器

HT200

四、型号意义:
