您现在的位置是:首页 - 产品中心-CHLF,CHLF(T)轻型段式多级离心泵

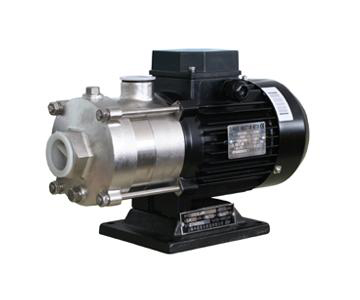

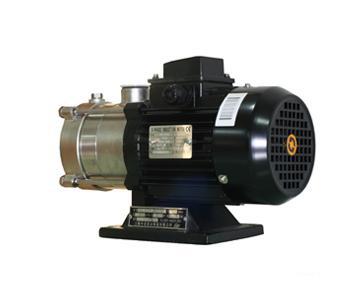

产品名称:CHLF,CHLF(T)轻型段式多级离心泵
产品分类:其他泵类
口 径(进口/出口):25-50/25-50mm
流 量:0-28(m3/h)
扬 程:0-65m
CHLF,CHLF(T)轻型段式多级离心泵
点击查看详细资料
  CHLF,CHLF(T)轻型段式多级离心泵(性能参数)
  CHLF,CHLF(T)轻型段式多级离心泵(性能曲线)
  CHLF,CHLF(T)轻型段式多级离心泵(结构图)
  CHLF,CHLF(T)轻型段式多级离心泵(安装尺寸)
一、产品概述:
CHL,CHLK和CHLF(T)轻型卧式多级离心泵采用了免修机械密封。泵的过流部件均采用不锈钢材料(304或316)制成,具有低噪音,耐轻腐蚀,外形美观、体积小、重量轻、使用寿命长等特点。

二、应用范围:
CHL,CHLK和CHLF(T)型泵主要用于家庭型中央空调循环及工业上液体的传输。如脱矿物质水、软水、净化系统、轻油等的循环和增压。
1)小型中央空调循环
2)冷却系统
3)工业清洗
4)水处理(水的净化)
5)水产养殖
6)施肥/计量系统
7)环境应用

三、工作条件:
稀薄、干净、不凝、不爆炸、不含固体颗粒或纤维的液体。
液体温度: 常温型-15℃至+70℃
热水型+70℃至+110℃
最大环境温度:+40℃
最大运作压力:10巴
最大进口压力受最大运作压力限制
介质酸碱性:PH4~9

四、电机:
电机为全封闭,风冷式二极电机
防护等级:IP55
绝缘等级:F
标准电压,
50Hz:
1×220-240V
3×220-240V
380-415V

五、结构图:

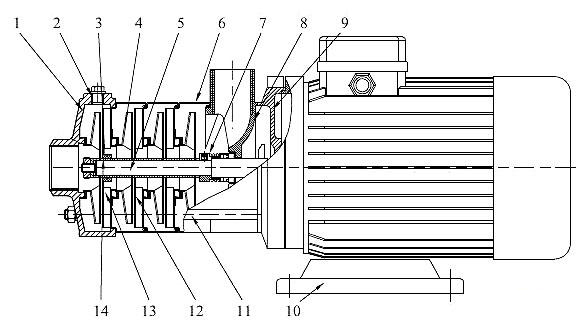

CHLF,CHLF(T)轻型段式多级离心泵结构图

序号/NO.

名称/Name

材料/Material

2

堵头/Gag

不锈钢/Stainless steel

3

轴承/Bearing

碳化钨/Tungsten carbide

4

叶轮/Impeller

不锈钢/Stainless steel

5

轴/Shaft

不锈钢/Stainless steel

6

出水导叶Water-out guide vane

不锈钢/Stainless steel

8

机械密封/Mechanical seal



9

电机端盖/Motor end cover

铝合金/Aluminum alloy

10

底座/Base frame

铸铁/Cast iron

11

拉杆/Pull-rod

不锈钢/Stainless steel

12

导叶/Guide vane

不锈钢/Stainless steel

13

支撑导叶/Support guide vane

不锈钢/Stainless steel

14

叶轮隔套/Impeller separating sleeve

不锈钢/Stainless steel

CHLF

1

进水体/Water-in body

不锈钢/Stainless steel

7

出水体/Water-out body

不锈钢/Stainless steel

CHLF(T)

1

进水体/Water-in body

铸铁/Cast iron

7

出水体/Water-out body

铸铁/Cast iron
