一、概述
FS型工程塑料离心泵系列产品均采用机械密封，并引进国际先进工艺和技术配方，全使用改性ABS（工程塑料）作为泵的材质，在同系列的塑料泵产品中，充分显示了其结构先进、重量轻、体积小、寿命长等特点，广泛应用于化工，食品、制药、电镀、造纸、环保、水处理等部门，输送酸、碱、盐等腐蚀性液体。其中104型采用220V电压，可供家庭选用。
二、结构图
1、泵壳 2、叶轮-轴总成 3、机械密封 4、泵盖 5、电机

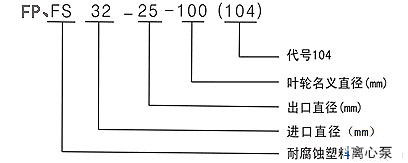

三、型号说明
四、泵故障形式与排除方法
|
故障形式 |
产生原因 |
排除方法 |
|
泵不出液 |
- 泵反转
- 进液管道漏气
- 泵腔蓄液太少
- 吸程太高
- 底阀漏水
- 叶轮受阻不转
|
- 改变电机接线
- 杜绝漏气
- 增加蓄液量
- 降低泵安装位置
- 清理底阀
- 清洗泵壳、叶轮
|
|
流量不足 |
- 吸入管径太小
- 叶轮流道阻塞
- 扬程过高
- 吸入管路有空气漏进
- 叶轮损坏
|
- 调换进液器
- 清洗叶轮
- 开大出液阀
- 杜绝漏气
- 更换叶轮
|
|
扬程过低 |
- 流量过太
- 转速太低
|
- 关小出水阀
- 恢复额定转速
|
|
噪音过低 |
- 泵内有杂物
- 转动件与固定件碰擦
- 轴严重磨损
|
- 检查清理
- 调整间隙
- 更换泵轴
|
|
漏液 |
- 泵壳固定螺钉松动
- 机械密封严重磨损
|
- 拧紧螺钉
- 更换机械密封
|
|
