QY型充油式潜水电泵(简称潜水泵)是水泵和三相异步电动机合成一体的电力排灌设备。具有可靠的防水密封性能，体积小、重量轻、不需泵房，不需灌引水，使用维护和管理均为方便。
二、应用范围
1、农田园林的排灌、井灌、喷灌；
2、井下提水，水塔送水；
3、排涝防汛；
4、船舶仓底排水；
5、城建、工矿给排水。
三、工作条件
·水温不超过40℃：
·水中含砂量或含不溶于水的固体颗粒的体积比不超过0.1％，粒度不大于0.2mm：
·无腐蚀、水的PH值为6.5—8；
如一般常温清水：井水、河水、湖水。

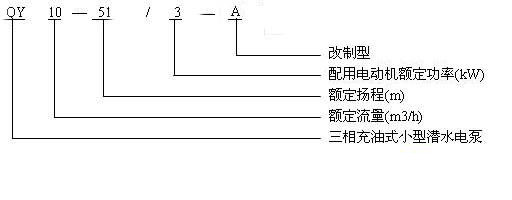

四、型号意义
五、使用注意事项
1、潜水泵的规格性能应符合实际使用情况，使用前应仔细核对。
2、潜水泵配用的出水管内径应和电泵口径相配。
3、电源容量应在5.5千伏安以上，三相，380伏，交流50赫芝。
4、潜水泵带电或抽水工作时，不要在附近洗东西、游泳或工作， 不要让牲口在附近下水，以防电泵万一漏电，发生触电伤亡事故。
5、潜水泵不得抽吸含砂量较大的水质或泥浆水。
6、潜水泵突然不转，或水量突然显著减少等不正常现象，须停机检查，务必先行切断电源，然后搬运拆装。
7、电泵应配用电动机保护开关（本厂有配售》保护开关的动作电流已整定好，用户不得自行改动。
8、任何时候都不允许用力提拉电泵的电缆。使用时全面检查电缆， 发现破损立即换新方可使用。
9、电压波动允许在342~418伏之间。如电泵使用地距电源较远，应适当加粗导线截面积。
10、引出电缆中一根带有接地标志的黄绿双色芯线必须接地线，如无固定地线，可用2米金属棒埋在河、湖岸边，水沟旁或潮湿的土中作地线。
11、使用前应检查上下盖油孔螺钉有否松动漏油现象。出线盒上中间M8螺钉为本厂试压专用，严禁用户自行松动。
12、运转前用500V兆欧表测量冷态下电机定子绕组对地的绝缘电阻， 最低不得小于5MΩ，否则不可使用，应驱除潮气后才能使用。
13、使用前应在陆地上空转1min0，检查电泵运转是否正常，转向是否正确。
14、 电泵不得脱水运行。在电泵工作时要注意检查水位下降，不得让电泵露在水面运转。电泵的潜水深度范围是0.5至3米。
15、电泵不得陷入泥中，不得横放，建议电泵外用竹篮或铁丝篮来防止水草杂物堵塞水泵叶轮。
16、电泵开动后，如发现出水量很小或不出水时，说明电泵旋转方向反了，应切断电源，把三相芯线中的任意二相位置交换一下再开车。
六、故障原因及消除办法
1、如果接地不良，发现漏电现象、应迅速切断总电源、停止使用，进行检修。
|
序号 |
原 因 |
处 理方法 |
|
1
2
3
4
5
6
7
8 |
电源电压过低
电源断电
电泵叶轮卡牢
电缆断裂
电缆电压降过大
电缆插头损坏
电机的三相电缆有一相不通
电机定子绕组坏 |
必须调整到342~418伏。
找出断电原因。
拆开导向件，消除垃圾。
按规格进行调换。
必须使用较粗的电绂。
调换新的插头。
应该检查开关线头及出线有否损坏，发现损坏应该更新
重新下线，进行大修
|
3、潜水泵突然不转的原因：
|
原因 |
处进方法 |
|
空气开关跳开熔丝烧断
电源断电
定子绕组烧坏
叶轮卡牢 |
应检查线路故障或重新换熔丝。
找出断电原因，消除故障，恢复供电后再启动。
重修。
消除杂物，排除故障。 |
2、定子绕组烧坏的主要原因：
1) 潜水泵电机二相运转：
A. 三相电源有一相因开关触点或电缆线接头接触不良；
B. 地线与相线接错而造成；
C. 电缆中有一根连接不好而脱开或接触不良。
2) 整件式密封盒内磨块因严重磨损，引起漏水到电机内部，致使定子绕组匝间短路或相间短路。
3) 潜水泵陷入泥浆中，散热不良。
4) 潜水泵脱水运转时间过长。
电机超负荷运行：A.输出网电压过低，或电缆线过细过长，电压降太大；B.低扬程泵(QY-4.5米泵）型使用扬程太高超过规定、高扬程泵（扬程15米以上） 扬程太低，低于规定的70%；C.含砂量太多，水质比重过高，或插泥浆水；D.泵叶轮被外来杂物卡死，电机处于三相制动。
5) 电缆线破损后浸水、定子绕组受潮。
6) 定子绕组两端部与上、下盖或机壳相擦，绝缘损伤，造成绕组对地击穿。
7) 装配时上、下盖上的形象胶封环不小心被止口切断、或脱落到电机内部；装配后又未经0.2MPa的气压试验，使用时严重进水到电机内部。
8) 潜水泵开停过于频繁。
9) 潜水泵受到雷击。
|
