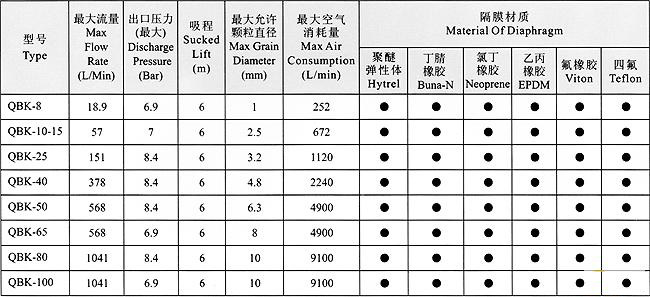

一、性能参数：

引进美国先进技术，并结合多年生产经验，开发出了QBK新型隔膜泵系列产品。该产品解决了QBY型传统隔膜泵最大的结构缺陷（外置配气阀，容易死机，而且配气阀使用寿命短），QBK型使用内置配气阀，真正实现了永不死机，且结构紧凑，使用寿命长，维修方便，并在性能上远远超越了老式隔膜泵。为了方便使用老式泵的用户轻松改用新型泵，本公司在设计方面让QBK新型泵安装尺寸与QBY完全吻合，用户无需改动管道和基础即可使用，很好解决了老式泵到新型泵更新换代的使用问题。我们们相信在不久的将来，新型泵一定会代替老式泵，成为隔膜泵的主流。

QBK新型隔膜泵既能抽送流动的液体，又能输送一些不易流动的介质，具有自吸泵、潜水泵、屏蔽泵、泥浆泵和杂质泵等输送机械的许多优点：
1、不需灌引水，吸程高达5m，扬程70m,出口压力≧6bar;
2、流动宽敞，通过性能好，允许通过最大颗粒直径过10mm。抽送泥浆、杂质时，对泵磨损甚微；
3、扬程、流量可通过气阀开度实现无级调节（气压调节在1～7bar之间）；
4、该泵无旋转部件，没有轴封，隔膜把抽送的介质与泵的运动部件完全隔开，所输送的介质不会身外泄漏。所以抽送有毒、易挥发或腐蚀性介质时，不会造成环境污染和危害人身安全；
5、不必用电，在易燃、易爆场所使用安全可靠；
6、可以浸没在介质中工作；
7、使用方便、工作可靠、开停只需简单地打开和关闭气体阀门，即使由于意外情况而长时间无介质运行或突然停机泵也不会因此而损坏，一旦超负荷，泵会自动停机，具有自我保护性能，当负荷恢复正常后，又能自动启动运行；
8、结构简单、易损件少，该泵结构简单，安装、维修方便，泵输送的介质不会接触到配气阀，联杆等运动部件，不象其他类型的泵因转子、活塞、齿轮、叶片等部件的磨损而使性能逐步下降；
9、可输送较粘的液体（粘度在1万厘泊以下）；
10、无须用油润滑，即使空转，对泵也无任何影响，这是该泵最大优点。

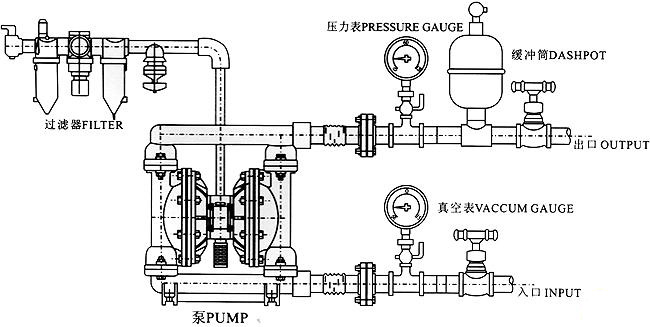

二、安装示意图：

注：在使用QBK气动隔膜泵是，要安装空气过滤器，以滤去压缩空气中的水分，并在泵的出口安装压力表，避免压力过高损害泵，在泵不工作时应及时清洗泵，避免因凝固损坏泵。
