产品名称:ISW型卧式管道泵
产品分类:管道泵
口 径(进口/出口):15-500(mm)
流 量:1.1~1203立方/小时 (m3/h)
扬 程:7~150米(m)
ISW型卧式管道泵
点击查看详细资料
  性能参数
  曲线图谱
  安装尺寸
  结构图
一、主要用途:

1、ISW卧式清水泵,供输送清水及物理化学性质类似于清水的其他液体之用,适用于工业和城市给排水,高层建筑增压送水,园林喷灌,消防增压,远距离输送,暖通制冷循环、浴室等冷暖水循环增压及设备配套,使用温度T≤80℃。

2、ISWR卧式热水泵广泛适用于:冶金、化工、纺织、造纸、以及宾馆饭店等锅炉热水增压循环输送及城市采暖系统,ISWR型使用温度T≤120℃。

3、lSWH卧式化工泵,供输送不含固体颗料,具有腐蚀性,粘度类似于水的液体,适用于石油、化工、冶金、电力、造纸、食品制药和合成纤维等部门,使用温度为-20~C~+120℃。

4、lSWB卧式管道油泵,供输送汽油、煤油、柴油等用油类产品或易燃、易爆液体,被输送介质温度为一20~C~+120℃。



二、工作条件:

1、吸入压力≤1.6MPa,或泵系统最高工作压力 ≤1.6MPa,即泵吸入口压力+泵扬程≤1.6MPa、泵静压试验压力为2.5MPa,订货时请注明系统工作压力。泵系统工作压力大于1.6MPa时应 在订货时另行提出,以便在制造时泵的过流部分和联接部分采用铸钢材料。

2、环境温度<40℃,相对湿度<95%。

3、所输送介质中固体颗粒体积含量不超过单位体积的0.1%,粒度<0.2mm。

注:如使用介质为带有细小颗粒,请在订货时注明,以便厂家采用耐磨式机械密封。



三、产品特点:

运行平稳:泵轴的绝对同心度及叶轮优异的动静平衡,保证平稳运行,绝无振动。

滴水不漏:不同材质的硬质合金密封,保证了不同介质输送均无泄漏。

噪音低:两个低噪音轴承支撑下的水泵,运转平稳,除电机微弱声响,基本无噪音。

故障率低:结构简单合理,关键部分采用国际一流品质;配套,整机无故障工作时间大大提高。

维修方便:更换密封、轴承,简易方便。

占地更省:出口可向左、向右、向上三个方向,便于管道布置安装,节省空间。

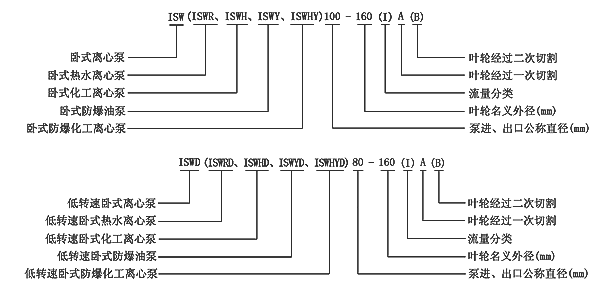

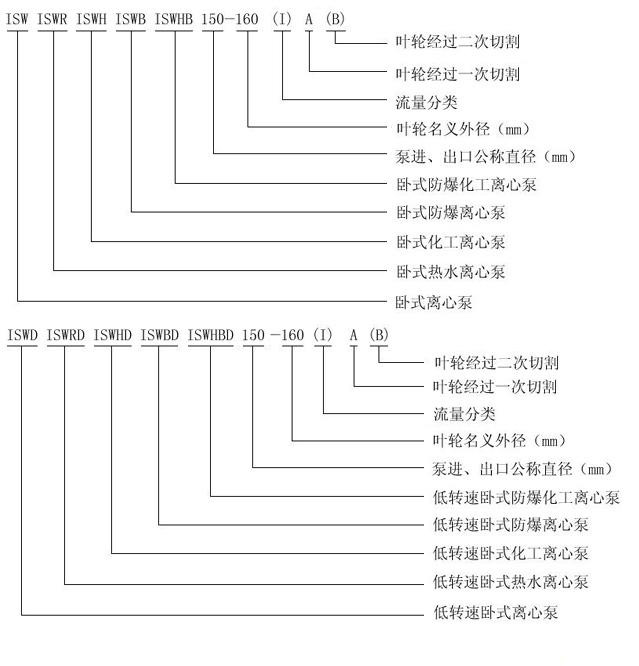

四、型号意义:



五、起动与停车

起动前准备:
1、试验电机转向是否正确,从电机顶部往泵看为顺时针旋转,试验时间要短,以免使机械密封干磨损。
2、打幵排气^使液体充满整个泵体,待满后关闭排气阀。
3、检查各部位是否正常。
4、用手盘动泵以使润滑液逬入机械密封端面。
5、高溫型应先逬行预热,升溫速度50℃/小时,以保证各部受热均匀。
起动:
1、全开进口阀门。2、关闭吐出管路阀门。3、起动电机,观察泵运行是否正桷。4、调节出口阀幵度以所需工况,如用戶在泵出口处裝有流靈表或压力表,应通过调节出口阀门幵度使泵在性能参数表所列的颔定点上运转,如用戶在泵出口处装有流量表或压力表,应通过调节出口阖门幵度,测璗泵的电机电流,使电机在额定电流內运行,否则将造成泵超员荷运行(即大电流运行)至使电机烧坏。调正好的出口阀门幵启大与小和管道工况有关。5、检査轴封泄漏情况,正常时机械密封泄漏应小于3滴/分。6、检查电机、轴承处溫升≦70℃。
停车:
1、高溫型先降溫,降溫速度〈10℃/分,把溫度降低到80℃以下,才能停车。2、关闭吐出管路阀门。3、停止电机。4、关闭进口阀门。5、如长期停车,应将泵內液体放尽。

六、泵的维护

1、运行中的维护:
(2)进口管道必须充满液体,禁止泵在汽蚀状态下长期运行。(2)定时检查电机电流値,不得超过电机颔定电流。(3)泵进行长期运行后,由于机械磨损,使机组噪音及振动增大时,应停车检查,必要时可更換易损零件及轴承,机组大修期一般为一年。
2、机械密封维护:
(1)机械密封润滑应清洁无固体颗粒。(2)严禁机械密封在干磨情况下工作。(3)起动前应先盘动泵(电机)几圈,以免突然起动造成石墨环断裂损坏。(4)密封泄漏量允差3滴/分。否则应检查。
