一、产品概述
ISGB、IRGB型便拆立式管道离心泵是在IS型泵、ISG型立式管道离心泵的基础上，一方面结合国外先进技术，另一方面概据汉沧泵业多年的生产经验和广大用户的宝贵经验，综合开发成功的一种新颖、技术领先其它同类产品的便拆立式离心泵。该系列产品经国家泵类产品检测中心镇江分中心检测认定：各项指标合格。填补了国内空白，其综合性能达到国际同类产品现代先进水平。该系列产品严格按国际标准ISO2858进行设计制造，在整体上进行大胆突破设计，泵轴采用独立的支承体，解决了原ISG及ISW型泵加长轴靠电机轴承支承的不足之处，叶轮、泵体采用现代优秀水力模型设计制造，消除立式泵的轴向力及径向力，使泵轴处的轴承和电机轴承仅受微弱的轴向力及径向力，电机采用Y系列标准电机，整台泵采用便拆结构，解决了更换大功率水泵的轴承、机械密封、叶轮等易损件不方便的难题。
该系列泵与国内同类产品相比，具有运转更平稳、使用寿命更长、配套更方便、维护保养更轻松等优点，是替代ISG型管道泵、IS型离心泵、S型双吸泵等常规离心泵的最理想产品。

二、产品特点
1、立式结构，安装调试方便，独特设计的电机和泵体采用联接体联接，同心度高、加工精度高，占地面积大大减少，缩减了泵房建筑投资30％一60％。底脚稳固、结构紧凑、精美的铸造和外观处理赋予立式离心泵新的美感，使产生品焕发艺术的魅力，可以和国外著名厂家立式泵媲美。
2、配用国内著名厂家生产的Y系列标准通用电机，运行平稳、噪音极低。
3、轴承采用国际著名品牌精密轴承，精度高、可靠性好、寿命长。
4、叶轮采用90年代最优秀可自平衡轴向力的水力模型，使得泵轴承和机械密封使用寿命大大延长。
5、电机轴承座内的轴承都配有加油孔和放油孔，对轴承的维护保养十分方便。
6、可拆卸硬性中间联轴器，使泵起动无振动、无噪音，旋转部件设有可靠的安全防护罩，安全性极好。
7、机械密封采用不锈钢、碳化钨、氟橡胶等材料制成，耐高温、高压，运行寿命长，无渗漏，对轴无磨损，保证工作环境整洁。
8、泵盖结构设计独特，只要卸下硬性中间联轴器、泵盖螺母，即可十分轻便取出轴承座。泵盖、泵轴、叶轮等组合件，进行更换机械密封和叶轮，而不必拆卸电机、泵体和管道，维修方便快捷。

三、性能、型号：
泵性能范围：
额定流量Qn=4.4m3/h~1450m3/h；
额定压力PN=0.125Mpa~1.25Mpa（扬程12.5m~125m）
转速n=2900r/min、1450r/min、970r/min；
泵最大工作压力≤1.6MPa（P＝Po+Pn) （Po为泵进口压力）；
泵进出口口径40mm-350mm

四、主要用途：
1、ISGB、IRGB型泵用于采暖、卫生用水、冷冻水系统和灌溉装置中的无腐蚀的冷水和热水。
2、IHGB、YGB型泵用于石油、化工、冶金、电力、造纸、食品、制药和合成纤维等部门。

五、结构优点：
1、泵轴与电机轴采用硬性连接，振动小、噪音低；
2、泵进出口口径相同，能象阀门一样安装在管路的任意位置，且装有阀盘，使泵安装简便、稳固；
3、泵轴有独立的支承点，使电机轴承运行可靠；
4、用强制环流的不受转向限制的特殊结构机械密封，运行可靠、寿命长；
5、独特的安装结构大大缩小泵的占地面积，节约建设投资30%－50%；
6、完美的设计确保泵无泄漏、长寿命运行，节约运行管理费40%-70%。

六：转动：
通过电机联轴器，由电机驱动泵，从传动端看，泵为顺时针方向旋转。

七、工作条件:
1、泵系统最高工作压力为1．6MPa，即泵吸入口压力+泵扬程≤1．6MPa(泵扬程工作压力大于1．6MPa时应在订货另行提出，以便在制造时泵的过流部件和联接部件采用铸钢)。
2、输送介质为清水或物理化学性质类似清水的其它液体。(输送介质带有细小颗粒的应在订货时另行说明，以便装配耐磨式机械密封)。
3、环境温度≤40℃，海拔高度≤1000m，相对湿度≤95%。
4、介质温度：T＝20℃ ~ +120℃；
5、环境温度：T≤40℃，环境温度不超过95%。

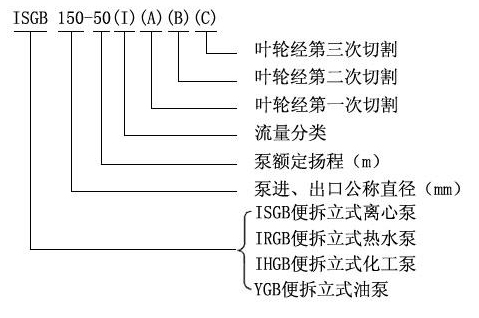

八、型号意义:
